思瑞浦推出高性能电压基准TPR70！±0.05%初始精度，1.5ppm/°C温漂系数！

聚焦高性能模拟芯片和嵌入式处理器的半导体供应商思瑞浦3PEAK（股票代码：688536）全新推出国际领先的高性能电压基准产品TPR70。

TPR70是思瑞浦公司采用CMOS工艺设计的一款具有超低温漂系数和超高初始精度的电压基准芯片。

产品集成了高性能的温漂控制电路，在-40°C到125°C的温度范围内，温漂系数典型值只有1.5ppm/°C，相比高性能电压基准产品TPR50的温漂参数做了进一步升级，达到了国际先进水平。

TPR70采用了新颖的架构设计，大大提升了输出电压的精度，初始精度达到了±0.05%，同时1000小时的长期漂移指标低至10ppm/1000h，保证长期工作时具有稳定的输出精度。

TPR70支持0.1μF到100μF容性负载范围内，提供了多种输出电压选项，非常适合作为高精度电压基准源应用在测试测量、工业仪器、数据采集、通讯和医疗设备等领域。

TPR70产品优势

1. 高初始精度

初始精度：表征基准电压在 25°C 时与标称电压的接近程度。通常以百分比的形式表示偏差程度。

TPR70系列基准的初始精度最大值0.05%,高的初始精度为系统带来了精确的基准电压，该电压常常作为系统ADC或者DAC的基准，对于ADC来说，二进制值

Vref的偏差会带来二进制值的偏差从而带来系统误差，只有足够高精度的基准电压才能保证ADC转换出来的二进制值的准确性。

2. 低温漂

温漂（Drift）：表征的是输出电压随温度的变化情况，也称为温度系数，单位为ppm/℃

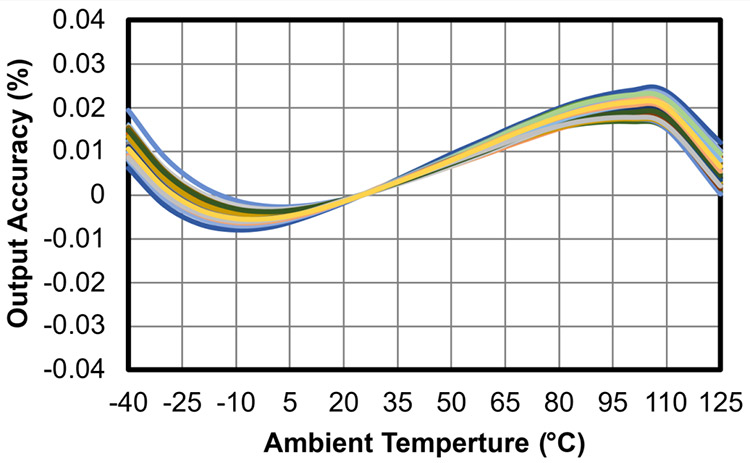

全温度范围芯片的输出精度随温度的变化曲线如下：

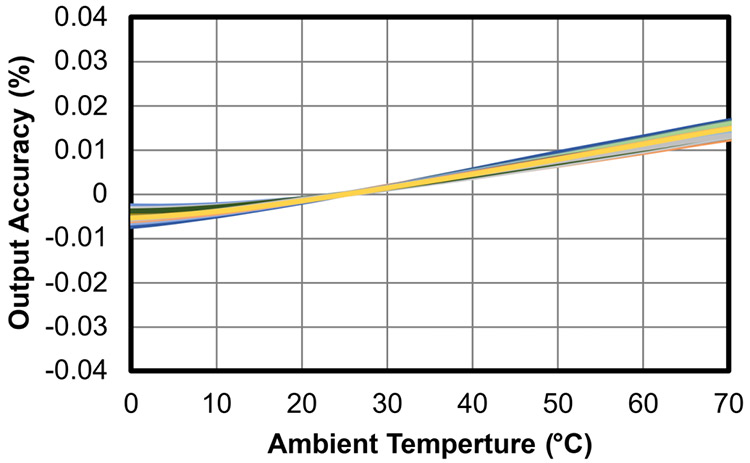

其中0°C~70°C下芯片的输出精度随温度的变化曲线如下：

芯片的温漂在-40℃~105℃范围内典型值为1.5ppm/℃，最大值3ppm/℃。小的温漂使得系统可以在全温度范围内的测量值保持稳定，免除了对系统做温度校准的大量工作，提高了生产效率。

3. 低时漂

时漂：又叫长期稳定性，是芯片老化导致的输出电压随时间的偏差。

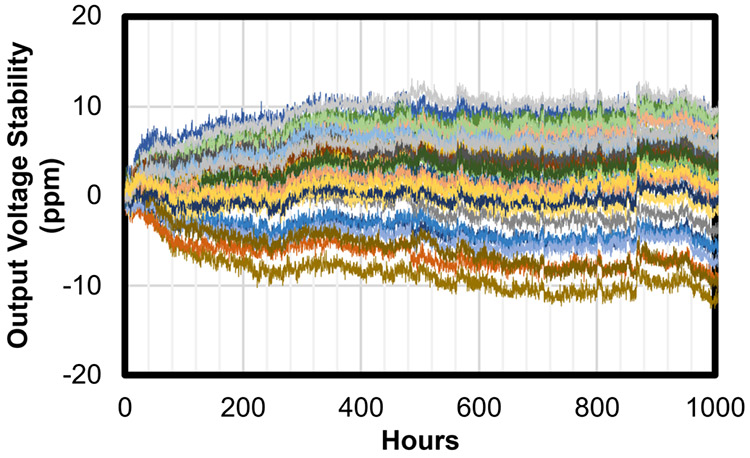

TPR70系列初始1000小时的漂移为10ppm，保证了系统在长期工作过程中的稳定性。

TPR70典型应用

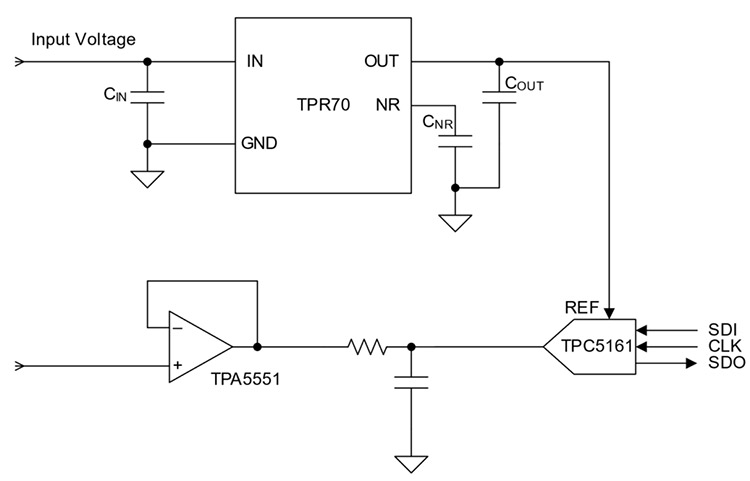

TPR70全系列产品可以保证±10mA的输出电流能力，其输出可以不经过运放直接给到ADC作为基准电压。下图是TPR70的典型应用电路图，输出电容支持0.1μF~100μF，NR脚接10nF以上的电容对地，可以进一步减小TPR70的输出电压噪声。

TPR70产品特性

1: 宽输入范围：7.5V~15V

2: 多种固定输出版本：2.048V, 2.5V, 3V, 3.3V, 4.096V, 5V和10V

3: 低温漂：

    a: 典型值2.5ppm/°C从0°C 至 70°C

    b: 典型值1.5ppm/°C从-40°C 至 125°C

4: 高初始精度：初始精度最大值0.05%

5: 低时漂：典型值10ppm 初始1000小时

6: 低噪声：1 μVpp/V

7: 宽工作温度范围：−40°C 至 125°C

8: 封装：SOP8

高精度基准源对于高精度信号链至关重要，一个标准信号链路中通常包含ADC，DAC用于测量和还原模拟信号。基准源为信号链路中可用的最高电压参考，其本身的精度对于系统整体精度表现起到决定性作用。

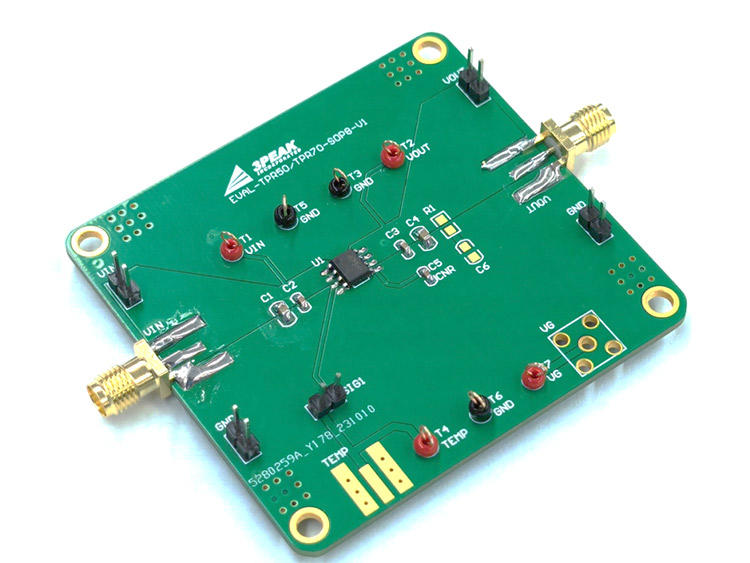

TPR70 EVM
