多功能一体化！思瑞浦发布16位Σ-Δ精密模数转换器TPC6160产品系列

2024-12-02

聚焦模拟芯片和数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）全新发布16位Σ-Δ精密模数转换器（ADC）TPC6160S & TPC6160I，产品具备测量最常见传感器信号所需的全部功能。

TPC6160S/6160I集成了可编程增益放大器 (PGA)、电压基准、振荡器和高精度温度传感器。TPC6160S/6160I以强有力的性能优势，非常适用于如热电偶测量、储能BMS、以及模拟量输入等高精度测量应用。

TPC6160S/6160I产品优势

1、16位分辨率Σ-Δ ADC，高采样精度

2、可编程数据传输速率：64SPS 至 8kSPS

3、内置PGA，支持±256mV 至 ±6.144V宽输入范围

4、支持4路单端或2路差分输入，寄存器可配置

5、串行接口：I2C & SPI

6、高共模抑制能力

* DC CM, FSR= ±0.256V，CMRR: 126dB

* FCM=50Hz & 60Hz, DR=1kSPS, CMRR: 112dB

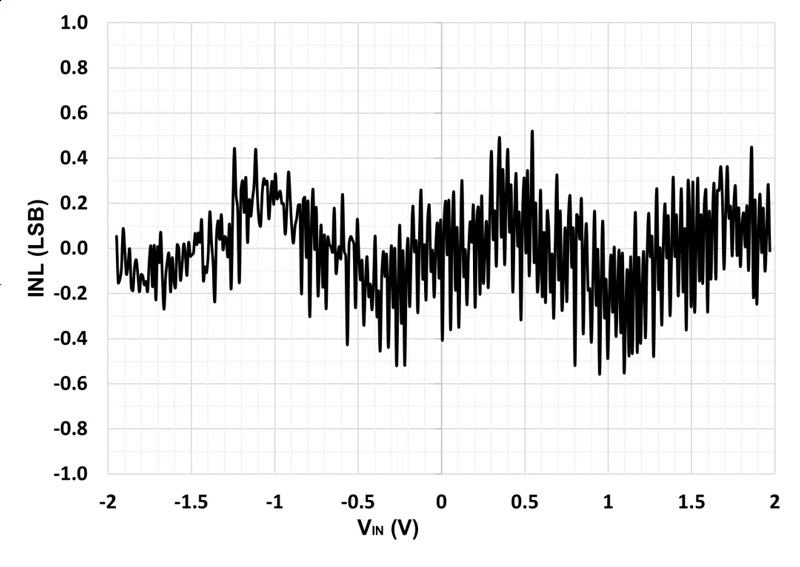

7、INL积分非线性

8、有效分辨率及无噪声分辨率

TPC6160S/6160I典型应用

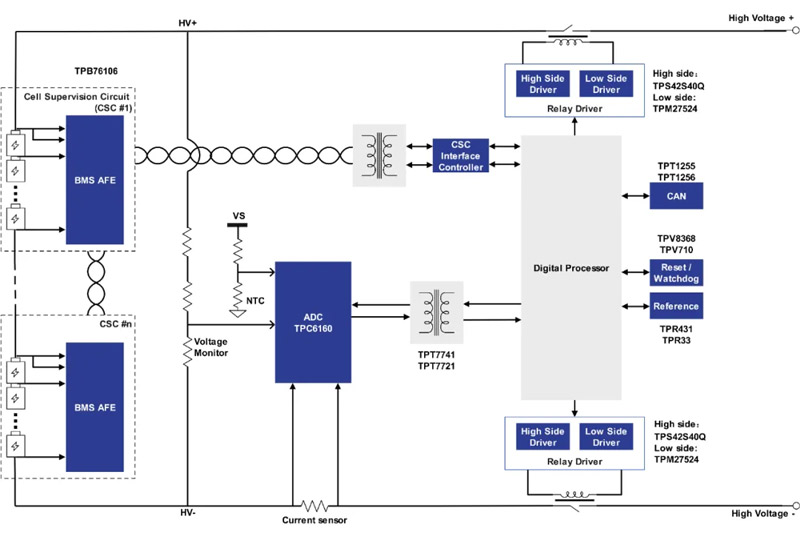

TPC6160可用于储能BMS中总电压、总电流、温度、绝缘阻抗等测量和监控。TPC6160共有4个输入通道，内部集成PGA，便于测量电池组总电压、NTC温度、高压链路电压、机箱绝缘阻抗等。TPC6160较低的失调误差、增益误差以及噪声，配合外部高精度采样电阻，可精准检测电池包总电流。

DCS/PLC模拟量输入/温度测量，TPC6160内置可编程增益PGA，通过多路复用器（MUX）测量双路差分或四路单端输入，可灵活配置，用于测量温度，和4mA~20mA、±10V等模拟量输入信号。

TPC6160S/6160I产品特性
