聚焦模拟芯片和嵌入式处理器的供应商思瑞浦3PEAK(股票代码:688536)全新推出17通道高精度电池管理产品—TPB76016,内置高精度基准,工作温度支持-40°C to +125°C,可广泛应用于动力电池、储能电池、以及其他消费类电池的BMS控制板。
TPB76016产品优势
±80V相邻两个通道耐压
2mV的电压采集精度,达到业内较高水平
17通道输入,高集成化,节省PCB空间和成本
17通道50mS采样周期,集成1MSPS SPI通信,满足大多数BMS应用领域
集成16位ADC,提高装置采样精度
内置高精度基准,初始精度±0.3%,温漂10ppm/℃
TPB76016产品特性
可测量多达17个串联电池电压
相邻采样通道耐压高达±80V
电压测量
电压采集范围0V~5V

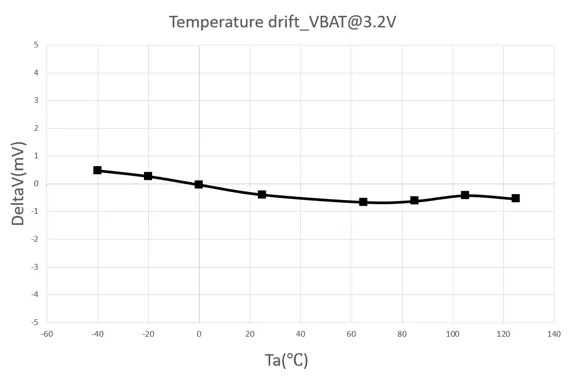

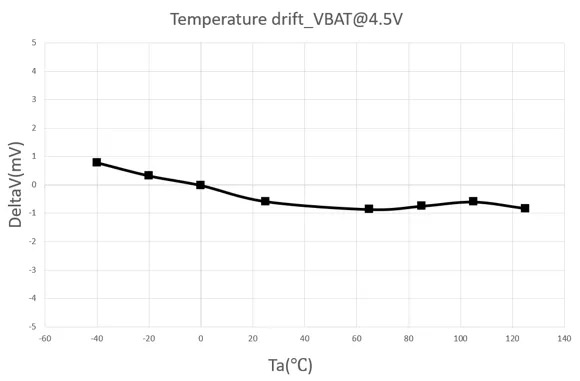

电池电压测量精度可达2mV(典型值)±5mV(-20℃~65℃)
电压测量

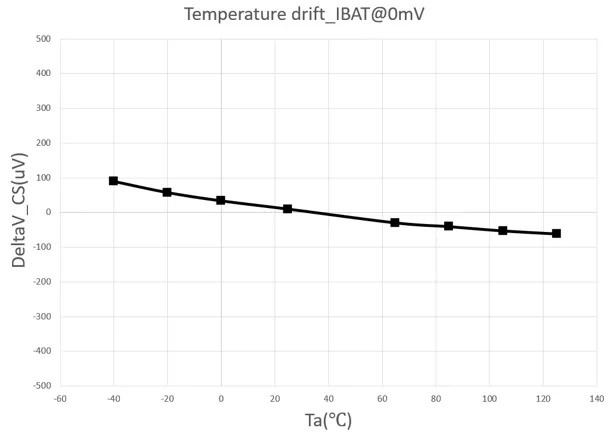

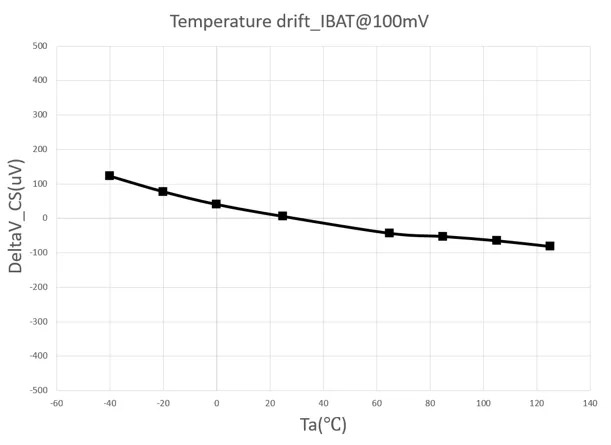

检流电阻上的测量范围可到±100mV
±0.2%电流测量精度(-20℃~65℃)
支持极低漏电流
深度睡眠模式:25μA
睡眠模式:30μA
关机模式:2.5μA
集成电压、电流、温度在内的多个保护功能
支持使用内部温度传感器和多达4个外部热敏电阻进行温度检测
集成可编程存储器供使用
集成二级化学熔断器驱动保护
内置均衡MOS,同时支持外接均衡管均衡
1Mbps SPI通信接口

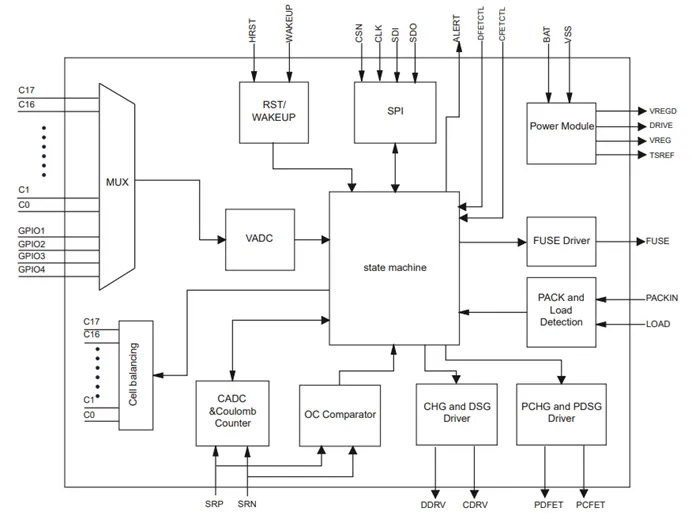

产品内部框图和典型外围电路
TPB76016典型应用

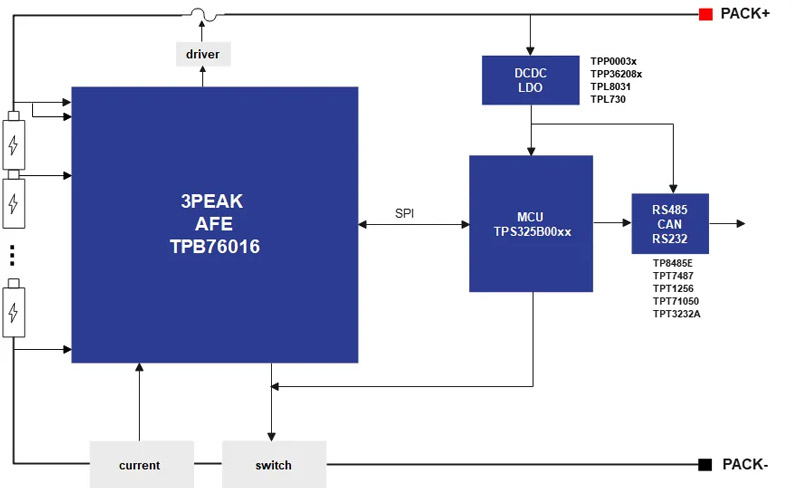

下图以电动两轮车行业BMS典型应用框图,16节电池电压直接送到TPB76016的采样通道,通过内置高精度的AD转换得到精确的电压值,可达到2mV的采样精度,再通过SPI通信传输给单片机,同时可实现过流过压保护和均衡。

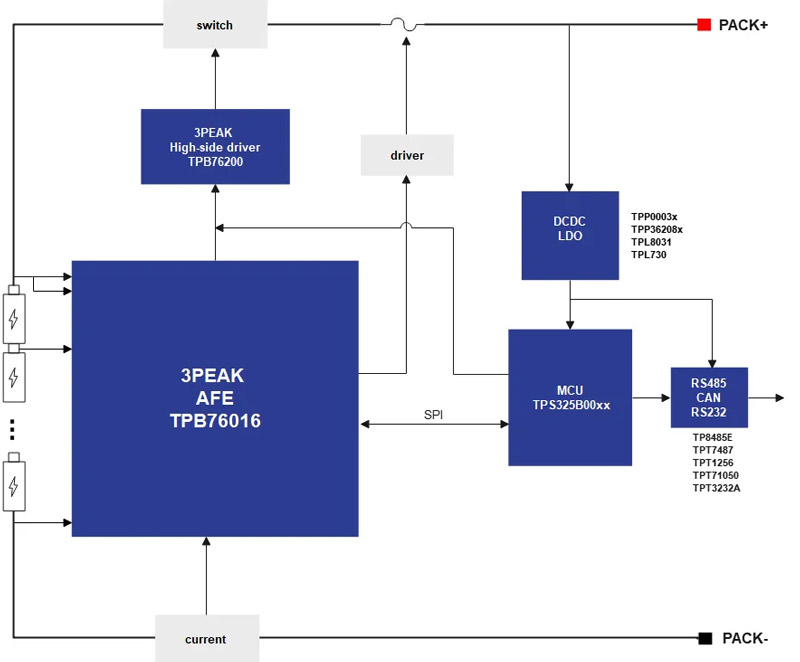

搭配思瑞浦高边驱动芯片TPB76200可以控制高边开关,如下图所示:
